描述
针对两个读卡器/两扇门的门禁处理
HID VertX® 产品为门禁软件主系统提供完整而全面的特色硬件/固件基础结构。

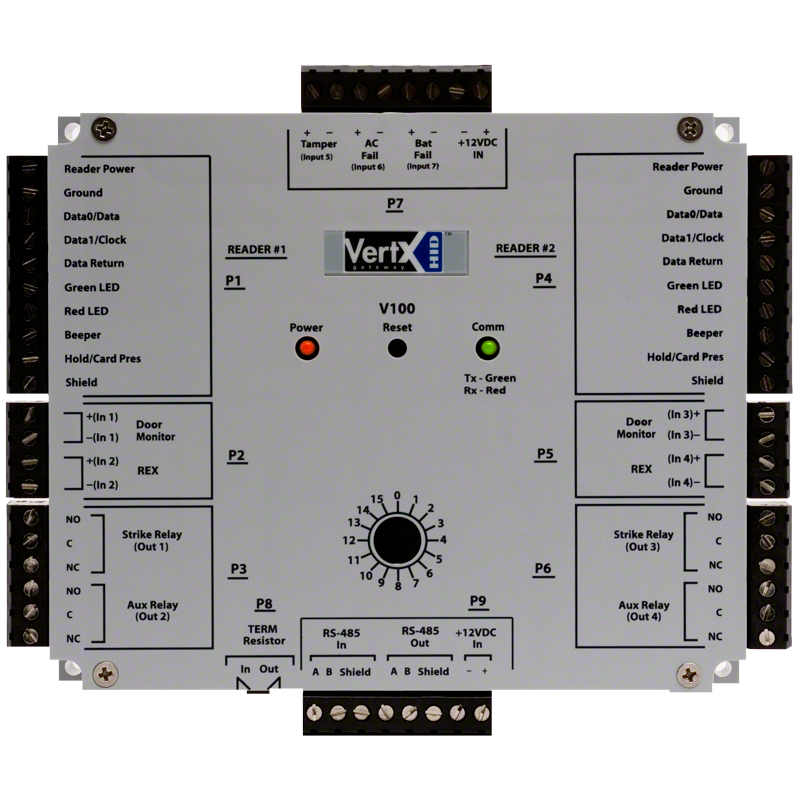

V100 门禁/读卡器接口通过控制一个或两个门禁的 Wiegand 或者 Clock-and-Data 接口连接两个门禁卡证读卡器。V100 特有板上闪存，可通过网络下载程序更新内容。V100 通过一个高速 RS-485 网络连接至 V1000。V1000 反过来又通过 10/100 Mbp 以太网或因特网的行业标准 TCP/IP 协议，与系统主机进行通信。该架构通过对每 32 个接口仅使用一个 TCP/IP 地址，并对 RS-485 网络上的低级别事务进行处理的方式，将对企业X的影响最小化。
主要优点
- 报告受监控的输入。
- 通过 RS-485 连接至 V1000。
- 接收来自 V1000 的实时命令，并对其进行处理。
- 将所有活动报告给 V1000。
- 颇具吸引力的聚碳酸酯外壳保护组件免受损害。
- 所有连接处和指示器都将通过封面上以丝网印制的术语完全识别。
- 根据设施代码处理离线门禁决策情况。
- UL 294 与 UL 1076 认可组件。
尺寸： 宽度 5.8 英寸 x 高度 4.825 英寸 x 厚度 1.275 英寸（147.32 x 122.55 x 32.38 毫米）
重量：12.4 盎司（0.35 千克）
电源要求： 60 mA @ 9-18 VDC（未连接读卡器）建议：监控线性电源（有备用电池）、输入突波保护，以及交流电故障和电池低电量接触输出。当 VertX 向读卡器供电时，要求为 600 mA @ 9-18VDC。V100 可向两个读卡器提供 500 mA 电流
电缆距离：
- RS-485——至主机 4000 英尺（1220 米），使用 Belden 3105A、22AWG 双绞线、100? 屏蔽电缆 Wiegand——至读卡器 500 英尺（150 米）——使用 ALPHA 1299C 22AWG、9 芯整体屏蔽绞合电缆（如果不是使用所有的控制线，则需要较少的缆芯）。
- 输入电路——500 英尺（150 米）、2 缆芯、屏蔽式，使用 ALPHA 1292C (22AWG) 或 Alpha 2421C (18AWG)
- 输出电路——500 英尺（150 米）、2 缆芯，使用 ALPHA 1172C (22AWG) 或 Alpha 1897C (18AWG) 最低线规取决于电缆的长度和对电流的要求。
认证：
- UL 294 以及 UL 1076 认证组件（美国）
- CSA 205（加拿大）
- FCC A 类验证
- EMC（加拿大）、欧盟（CE 标识）、澳大利亚（C-Tick 标识）、
- 新西兰、日本
- 欧盟 EN 50130-4 门禁系统豁免权（CE 标识）
